一、规模
本规范规则了金属线材改变实验办法的原理、符号及阐明、实验设备、试样、实验程序和实验报告。
本规范适用于测定直径(或特征尺度)大于10mm 的金属线材在单向或双向改变中接受塑性变形才能及显现线材的外表或内部缺点。
二、原理
单向改变试样绕本身轴线向一个方向均匀旋转360。作为一次改变至规则次数或试样开裂。双向改变试样绕本身轴线向一个方向均匀旋转360。作为一次改变至规则次数后，向相反方向旋转一样次数或试样开裂。
三、符号及阐明

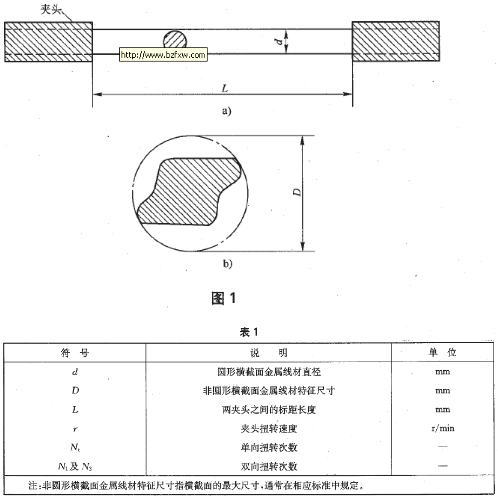

符号及阐明如图1 及表1 所示。
四、实验设备
a. 实验机夹头应有适宜的硬度，不一样硬度原料的试样应运用适宜硬度的夹块进行实验。通常引荐夹头的硬度高于试样硬度20HRC 摆布。
b. 实验时期，两夹头应保持在同一轴线上，并对试样不施加任何曲折力，不该阻碍由试样导致的夹头之间的长度的改变。
c. 实验机夹头的一端应能绕试样轴线双向旋转，而另一端不该有任何滚动，但能沿轴向自在移动。
d. 实验机的速度应能调理，并有主动记录改变次数的设备及测量两夹头间标距长度的刻度尺。
五、试样
1. 试样应尽可能是平直的，试样头部夹持部位应平坦，便利夹具的夹持。
2. 可将试样置于木材、塑料或铜质平面上，用由这些资料制成的东西矫直，或选用别的适宜的办法进行矫直。
3. 矫直时，不允许损害试样外表，不该歪曲试样，也不允许对试样进行任何热加工处理。
4. 存在部分硬弯的线材不允许用于实验。
5. 除非还有规则，试样间两夹头间的标距长度L 应为22d 或22Ð 。
六、实验程序
1) 实验通常应在lOOC~350C下进行，如有特殊要求，实验温度应为23 0C+5 0C 。
2) 将试样置于实验机夹持钳口中，使其轴线与夹头轴线相重合。
3) 除非还有规则，可按2r/min~6r/min 的改变速度进行实验。
4) 试样置于实验机后
以一适宜的稳定速度旋转可滚动夹头，计数设备并且主动记数，直至试样开裂或到达规则的次数停止。
七、实验成果
1. 当试样的改变次数、外表及断口符合有关标准规则时，则该实验有用。假如试样未到达规则的次数，且断口方位在离夹头2d(Ð) 范围内，则该实验元效。在实验过程中，如试样发作严峻劈裂，则最终一次改变次数不计。

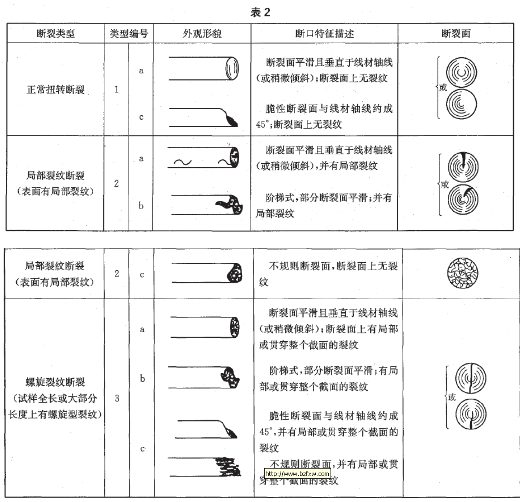

2. 试样的改变开裂类型、外观描摹及断口特征典型分类如表2 所示。
