资料试验机操控系统的电气操控系统

     关于工业操控和收集系统来说，ISA(Industry Standard Architecture)总线是一个对比经济实用的完成计划，ISA总线的8MHz主频也能满意大多数机电操控要求，该资料试验机操控器直接运用工控机的主板系统总线ISA，共用直流稳压电源，做到单卡操控系统(SOC：System On Card)，操控器的中心由工控机担任，把资料试验机操控器所需的外围硬件系统，如信号扩大、数字调零、数字增益调整、标定、AD、DA及开关量输入输出等规划成主板的系统总线方式，悉数集成在一块ISA插卡板上，省去了操控器和计算机之间的连线，提高了可靠性，充分利用工控机的丰厚资本及强壮的运算才能，构成功能强壮、规划灵敏的资料试验机操控器。
★ ISA总线全数字操控器

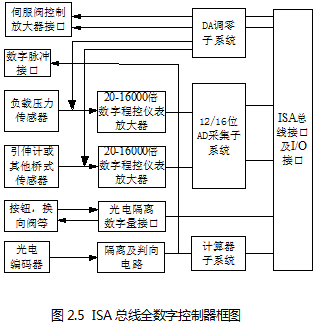

    试验机操控器是试验机和计算机通讯的主要部件，目前国内很多试验机生产厂家依然选用模仿旋转电位计手动进行零点调理和增益调整，而且大多数只做到4档量程衰减倍率，因为每个通道的每个量程都要进行零点调整和增益调整，这使得操控器构造杂乱、操作不方便，可靠性及测量精度都很难确保，无法完成各通道量程主动滑润切换，不能支撑多传感器系统。本课题依据试验机的特色，选用性能优越的试验机专用ISA总线全数字操控器，操控器框图如图2.5。

★ 资料实验机的作业原理

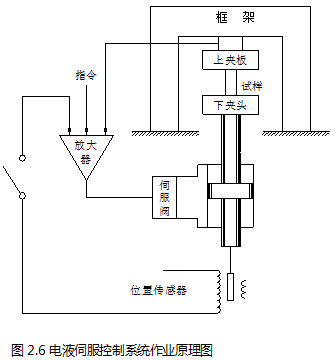

    力信号经扩大器扩大后送入伺服阀的线圈中，伺服阀输出与电信号成份额的压差，并且作用在液压缸的活塞上，构成与电信号成份额的作用力。力传感器检查实践作用力，宣布电信号经反应扩大器扩大后与信号源给定的电信号相比较，假如活塞加到实验件上的作用力等于给定值，则两个电信号差值为零，不然经扩大器扩大后的差值经过伺服阀将去纠正活塞的作用力，直到活塞作用力，即实验件所受力等于给定值停止。作业原理图，如下图2.6
